洒水车操作方法如何使用，洒水车罐体结构管道布置图详解

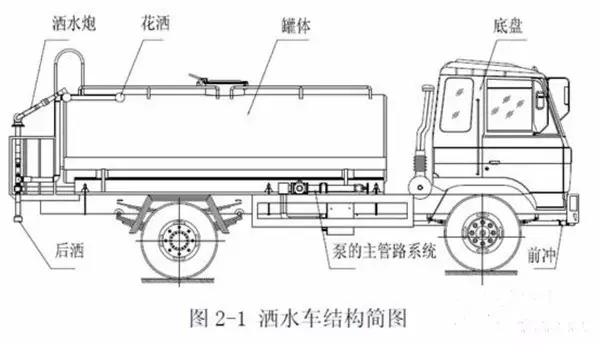

1、湖北程力洒水车结构简图

2、汽车底盘 此洒水车采用东风公司及一汽汽车集团定型二类底盘改装而成。每个产品所采用的二类底盘，其结构详见所附《汽车底盘使用说明书》。

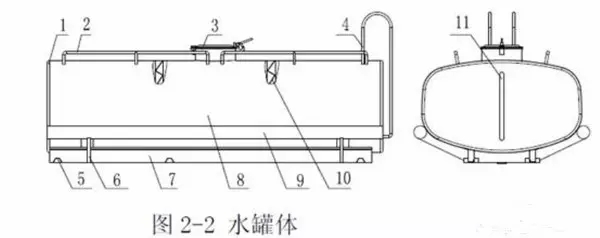

3、罐体洒水车罐体结构，罐体为椭圆形或方形，用钢板制成，整车罐体水仓为 2-3室，中间隔板下端有通孔，仓内隔板具有防波作用。以减低汽车行驶时罐内液体的冲击。外表涂防锈漆 及装饰漆。

（1）封头（2）上护栏 （3）罐口 （4）爬梯 （5）吊耳 （6）支撑（7）副梁 （8）筒体 (9)炮筒 (10)防波隔板 (11)量管

为了防止锈蚀，罐体外表途防锈及装饰漆，水罐侧面中间装有容器指示计，在往水罐加水或向外出水时，可直接指示出罐内容积。

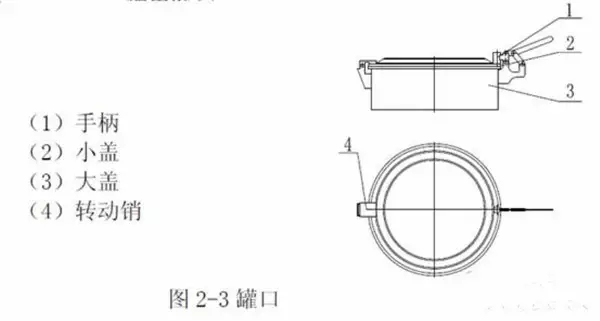

4、罐口组件

罐口组件：大盖由螺栓紧固在罐口颈板上，由一个支销和一个护板小盖连接在一起，顺时针转小盖之上手柄可使小盖压紧。反转，脱开耳板后，小盖则可打开，大盖上开有一个Φ 30 的孔，以便在加水过程中，使罐内的压力与大气压力基本相同。

5、取力器 与各车型相匹配的专用取力器，气动操作或手动操作，操作开关向后拉，取力器进入啮合位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。

6、水泵 自吸式叶轮泵系洒水车专用泵。该水泵的结构原理图、使用维护保养，详见《洒水车泵使用说明书》。

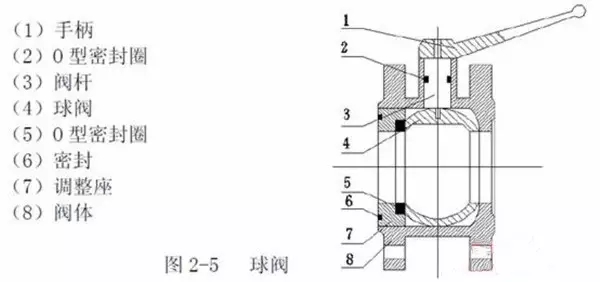

7、球阀 本车采用的阀门为球型阀门结构。球阀由阀体调整座、密封环、球、阀杆手柄等部分组成，搬转手柄 90°即可实现球阀的开关， 球阀配合松紧可旋转调整以达到要求。该洒水车装有Φ50 不锈钢球阀 7 只，供调节洒水之用。 Φ50 铝合金球阀一只，图中 4 以控制抽水或洒水，其抽水时打开，洒水时关闭。Φ65mm 消防球阀一只，可连接消防带供应紧急灭火之用。

8、喷水器 本车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水砣，侧喷花洒莲花头。车后部装有高射喷枪。（选装） 喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射喷枪可以用于城乡及应急消防车的作用。莲蓬喷嘴可以浇落 路中间喷水器冲起的灰尘，起到清洁空气的作用。

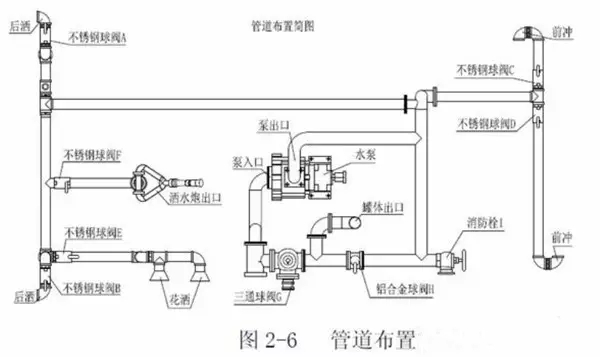

9、管道布置简图：

10. 取力器、气控开关、音乐器的控制方法

（1） 取力器控制

　启动发动机，待整机达到起步状态时，变速手柄置空档位置（行驶中无此操作）踏下离合器气控手柄拉出，取力器充分而推动轴套使取力器与变速箱处于接合状态（手动取力器则将操纵杆后拉）。拉出手柄约10秒后确信取力器与变速箱已完全接合，此时慢慢松开离合器踏板，发动机怠速或缓慢加速使泵达到额定转速，泵正常工作。洒水车工作结束后踏下离合器踏板，推动取力器控制手柄（或手动取力器纵杆前推回位）稍后（约10秒）松开离合器塌板，取力器与变速箱动力分离，泵结束工作。

注意事项：

A:严禁在储气压不足（起步气压）时拉出取力器控制手柄，否则因取力器与变速箱不完全接合而造成变速箱及取力器的损坏。

B:拉出或推进取力器控制手柄后必须稍等（约10秒）后才能松开离合器塌板，确保取力器与变速箱完全接合或分离，否则将造成变速箱及取力器损坏。

C:在喷洒或用高炮时，务必将前冲或后洒任意一个球阀打开一个，否则将管道，泵，密封垫因压力过大冲坏。

（2） 气控开关的控制

　气控开关是通过汽车储气筒取气，主要控制取力器（气动）、各管路球阀，各控制手柄以手柄下所贴标牌为准。手柄推进为分离（关闭）状态，手柄拉出为接合（打开）状态

（3） 音乐器的控制

音乐器是为了在进行洒水作业时提醒行人注意，因此在进行作业前应提前打开音乐器。音乐器开关布置在驾驶室内左侧，为单档开关。抽出开关打开音乐器，再按下去则音乐器关闭。

洒水车工作时必须要按照车辆操作规范运行，不能依照经验行事，否则轻则出现故障，重则损坏洒水车辆，所以操作洒水车前请一定要认真阅读使用说明书。
