吸污车吸粪车真空泵的特点及性能

作者：程力汽车来源：未知日期：2016/9/12 15:33:16 人气：标签：

导读：一、吸污车吸粪车真空泵的特点及性能我公司自行研制开发的XD单级多旋片式系列真空泵，采用了国外先进技术、高科技材料及先进工艺。具有结构紧凑、外形美观、真空…

一、吸污车吸粪车真空泵的特点及性能

我公司自行研制开发的XD单级多旋片式系列真空泵，采用了国外先进技术、高科技材料及先进工艺。具有结构紧凑、外形美观、真空度高、适用范围广、使用寿命长、维修方便、可抽真空也可压缩空气。主要用于特大型、中型、小型吸粪、吸污专用车及工矿企业、学校使用。

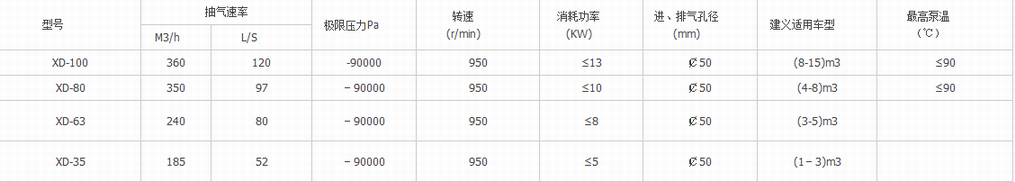

二、性能参数

三、结构

XD单级多旋片式系列真空泵主要由泵体、转子、前后端盖、旋片、轴承、联轴器等零件组成，转子中心偏置于泵体中心。

四、工作原理

当偏心转子旋转时，旋片在离心力的作用下紧贴着泵体内壁滑动，吸气工作室的容积逐渐增大，被抽气体吸入其中，直到旋片转到吸气结束，吸入气体被隔离。

转子继续旋转，被隔离气体逐渐被压缩，压力增高，当压力超过排气口的压力时，则气体被排出泵外。这样反复循环，将容器中的空气抽去形成真空。

五、安装调试

1、用合适的架子、角铁、将泵安装在汽车大梁内侧，泵的位置高低、左右、前后，同取力器传动轴轴心线确定，在与汽车大梁的部件不干涉的情况下尽量靠近取力器和大梁。泵轴与取力器传动轴的连接倾斜角不得大于7oC。

2、吸气管系统严禁泄漏，否则影响真空度，排气管也应无泄漏以免真空排出，污染环境，浪费能源。

3、油气分离器安装位置应以其出油口高于真空泵进油接头为宜。高寒地区或寒冷季节要换防冻润滑油，以确保油路畅通，首次使用50小时后要更换新的润滑油，并定进清洗。

六、维护保养

1、应经常检查油量、油质是否正常，若已乳化则必须更换新油。

2、水气分离器分离出来的水存放其内，应定时将其放掉，否则影响排气。

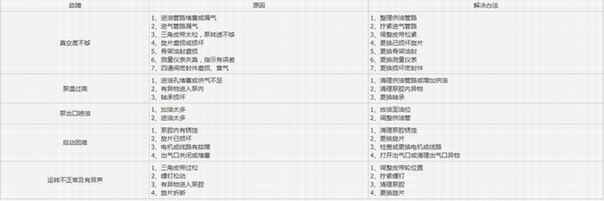

七、故障及解决方法

当泵产生故障影响使用时，可参照下列办法解决或咨询生产厂家解决：

吸污车吸粪车真空泵安装及注意事项

1、真空泵底面安装在吸、排底部固定架上，泵的高低根据取力器输出轴的轴线确定，各部件按原理及示意图安装。

2、真空泵的动力由汽车变速箱取力窗口处取力器获得，驾驶员在驾驶室内操作手柄，通过拨叉使取力器齿轮与变速箱齿轮相结合，同传动轴带动真空泵运转。

3、双联泵按示意图安装，吸气时从四通阀至两泵吸气管中间接头和两泵油气分离器出气管中间接头都应位于管道中间，避免相互干扰。

4、油气分离器安装高低，应以油气分离器出油口高于泵两端进油接头为宜。

注意事项

1、安装进往泵内先加入1000毫升清洁润滑油，严禁杂质入内。

2、在装真空泵时一定按车型配套，并确定与泵体规定的旋转方向一致。

3、在使用过程中要注意油气分离器内的润滑油量及进油管道是否通畅，首次工作20-50小时后应更换润滑油，并定时清洗。

4、在作业中罐内不能装运太满，严禁真空泵进水、进异物，进水后必须及时排除泵内水并更换润滑油，否则由此原因损坏自己负责。

5、在寒冷季节，及高寒地区，当真空泵旋转困难时应检查泵内是否进水结冰，并使用防冻润滑油，应保证润滑油能在管道中流动，以免损坏泵体或影响真空度。

6、在吸排作业中应严格按规程操作，吸污作业时应将吸入管放入污泥水中使罐内形成真空，在结束吸污作业时，应先装吸入管拉出污泥水面，使罐内与大气相通，以免停机后由于罐内的负压，将油气分离器内的润滑油吸入罐内。在结束罐内排污前，应将四通阀手柄置于“Ø”位置，使罐内空气与大气相通，否则会出现排油现象。

7、当罐体内真空度达不到要求时，首先检查罐体、管道接头，阀门处是否密封（特别是寒冷地区，阀门打开排液体时产生冻结造成关闭不严）不密封会直接影响真空度。

8、水气分离器不是安装在罐体内，分离出来的水会存在分离器内，时间长后水面增多，使浮球上浮，会影响分离器排气甚至封闭，为此工作50-100小时应打开产水阀排除积水。

9、严禁调整运转，连续工作时间不得超过15分钟。

10、吸粪、吸污浓度大时，必须用水冲淡，否则不能完成吸粪吸污作业。

11、真空泵不允许随意拆装，拆装后由此引起的质量问题我三不负任何责任。
